10月29日，我实验室全职聘请的Enrico 教授的最新科研论文“Tensile Lattice Distortion Does Not Affect Oxygen Transport in Yttria-Stabilized Zirconia–CeO2 Heterointerfaces”在《ACS NANO》（IF=11.42）杂志刊登(http://pubs.acs.org/doi/full/10.1021/nn302812m#)。

       Enrico 教授研究团队长期从事于新型燃料电池材料的物理化学设计，为构建高效的中温固体燃料电池系统提供性能优异的电极和电解质材料等前沿新能源材料研究工作。在新型中温固体燃料电池电解质材料的开发，新型纳米结构材料微观结构设计，利用高温质子导体作为电解质提高SOFC性能，改善薄膜制备技术以获得更高的实际功率密度值，寻找能够与该电解质相匹配的阴极和阳极材料，开发无机有机混合膜改进聚合物电解质膜燃料电池，开发以甲醇和乙醇为高能量密度能源的聚合物电解质膜燃料电池等方面取得优异成果。

       聘任实验室固定人员以来，对中温固体燃料电池固体电解质的导电机理开展深入研究，通过脉冲激光沉积在单晶MgO上生成高质量8YSZ晶体，为高性能中温固体燃料电池固体电解质的研究和开发提供了重要参考。系列研究成果以实验室名义发表在国际著名杂志《ACS NANO》。

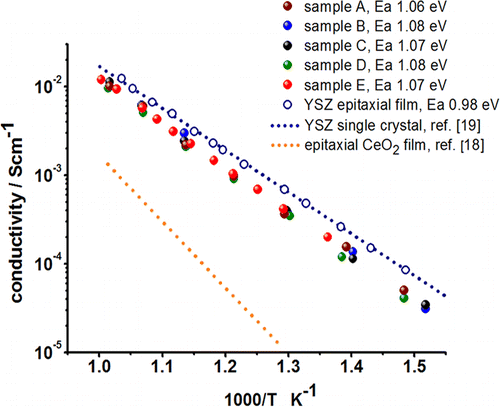

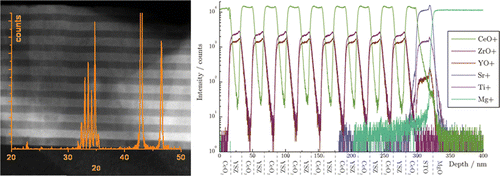

       文章介绍了：通过采用脉冲激光沉积（PLD）法生成氧化铈和8％摩尔的氧化钇稳定的氧化锆（8YSZ）双轴织构的外延异质结构薄膜来探究界面电导率对电荷传输性的影响。为了消除任何沉积基底对总电导率的潜在贡献，在（001）取向的MgO单晶晶圆上生成异质结构薄膜。制备了5种保持恒定总厚度（300 nm）不同数目异质界面（4到60之间）的低密度失配位错的高角度晶粒边界自由层薄膜样品。在抑制沿晶粒边界和/或界面脱位途径对传输影响后对比研究这些晶体样品的电荷导传输性能。最终研究发现这些样品的界面导电性对传输性能的影响可以忽略不计。研究成果为制备高效燃料电池再次奠定了新型材料基础。

       教授自聘任实验室全职工作人员以来，代表实验室参加多次学术会议，并受邀做相关研究领域国际会议特邀报告多次，以实验室名义在国际优秀期刊发表论文多篇。

教授简介：

       Enrico ，男，1959年生。毕业于意大利罗马第一大学，曾任意大利罗马第二大学教授，现在西安交通大学动力工程多相流国家重点实验室从事新能源材料研究。在Nature Materials等国际顶级期刊发表390余篇论文，拥有9项专利，编辑20余部（章）专著或专刊，所发表论文被引超过5900次，H因子高达40。目前是国际期刊Materials for Renewable and Sustainable Energy的创刊人与主编，Sensor Letters的欧洲区主编，Journal of Nanoparticle Research和Science and Technology of Advanced Materials的副主编，Journal of Electroceramics的编委和创刊人之一，以及多个国际期刊的编委。国际电化学学会高温材料分会主席，电化学学会财政立法委员会、出版委员会和董事会成员，国际材料研究学会国际联络委员会成员和世界陶瓷科学院咨询委员会成员。
